Considerações sobre cuidados e manutenção do wattímetro Bird43 e outros analógicos da linha Bird.
Conserto Bird 43 observações sobre Bird43
Em geral, este é um instrumento muito robusto e mesmo o galvanômetro é bem resistente comparado a outros equipamentos no mercado.
Porém, como em qualquer equipamento, eventualmente poderão ocorrer defeitos, e os mais comuns vou citar por aqui.
PASTILHA/ELEMENTO (também chamado de "rolha"):
Dos poucos defeitos que poderão surgir, este é um item que poderá apresentar problemas,
diria que 99% por mau uso.
Pelas suas dimensões pequenas e formas arredondadas, é muito comum rolar e cair da bancada, mesmo derrubá-la por descuido ou no transporte do equipamento se não estiver devidamente travada no wattímetro.
Nestes casos o defeito geralmente será uma leitura errônea, quase sempre para menos, podendo inclusive não funcionar mais.
Outro problema comum de mau uso, é utilizar para potências acima do limite da pastilha, causando a
queima de componentes internos da mesma.
Geralmente isto ocorre por acidente (esquecer de trocar a pastilha ou confundir), ou no uso para medir potência refletida de linhas e antenas.
Este procedimento é muito comum, por exemplo, o técnico está medindo a potência de 100W com a pastilha de 100 (ok, certo), mas para se obter melhor resolução da potência refletida utiliza uma pastilha 5W ou 10W.
Isso é arriscado porque qualquer mau-contato em alguma conexão ou mesmo algum problema intermitente na antena causará um retorno com medida muito acima do elemento.
esquema básico da pastilha e linha do wattímetro
fonte: Bird RF

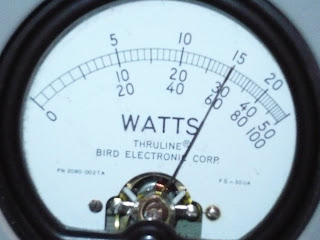

GALVANÔMETRO:
Apesar de robusto, no mesmo caso do mau uso, deverá se evitar ao máximo derrubar
o wattímetro, pois poderá causar a quebra deste componente.
Também deve-se evitar a leitura de valores muito acima do limite (assim como as pastilhas), pois a
pancada no final de escala poderá danificar, até mesmo abrir a bobina que é feita com um fio muitíssimo fino para 30uA.
O final de escala do galvanômetro do Bird 43 é de 30uA.

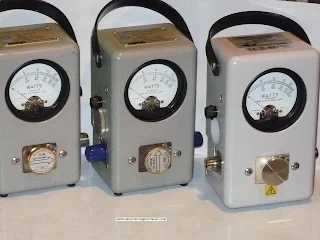

Quando não estiver utilizando o wattímetro ou for transporta-lo (mesmo que alguns metros) é ideal que a pastilha de transporte (aquela toda de alumínio) esteja no alojamento principal, ou se estiver uma pastilha instalada, gira-lá meio curso (90 graus, a flecha da pastilha ficará para cima ou para baixo).
Este procedimento travará a agulha do galvanômetro, impedindo que balance no transporte ou pequenas pancadas.
Um defeito mais raro, é a deterioração da bobina.
Neste caso a bobina abre e o galvanômetro para de funcionar.
Até hoje só observei 1 caso, provavelmente o local de trabalho ou guarda deste instrumento era muito úmido, ou mesmo trabalhou em "campos não gratos", direto no tempo ruim, maresia, etc.

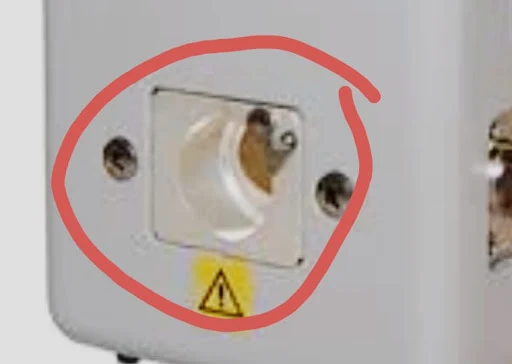

NICHO DA PASTILHA, CONTATOS:
Os problema mais comum que poderá ocorrer neste ponto, na maioria das vezes, é mau contato devido a poeira ou leve oxidação dos contatos.
Na maioria das vezes a solução é simples, com leve limpeza utilizando cotonete levemente umidecido com alcool isopropílico ou limpa-contatos de boa qualidade.
As paredes do túnel do nicho também devem estar limpos, e caso necessite realizar limpeza neste túnel faça também com cuidado pois o encaixe entre ele e a pastilha é muito justo.
Ao utilizar a pastilha, sempre use a trava pois qualquer pequeno nível de mau contato causará a medição de um valor menor.
O túnel faz o contato ao terra da pastilha, mas a trava garante este contato.
Ao girar a pastilha, sempre solte a trava. Após o giro, trave novamente.
Outro cuidado a se tomar, é evitar utilizar pastilhas/elementos em mau estado, amassadas, sujas.
Uma pastilha fora do padrão mecânico ou instalada com forçadamente, poderá danificar os contatos do nicho do wattímetro Bird.
Nunca tente medir a continuidade nos contatos do nicho com multímetro, a não ser que o galvanômetro seja desconectado.
continua......aguarde
...........................................................................................................
